ZDMS系列自动跟踪定位射流灭火装置

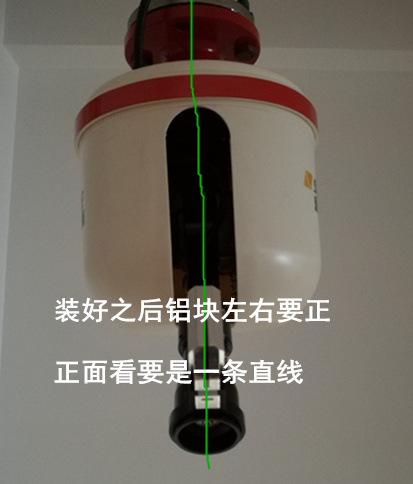

  水炮安装时，以手腕的力道转到不能到即是限位，限位对着不需要保护的地方！限位比较脆弱力道不可过大！

 炮体底部的紫外灯一定↑要保护不被损伤

 (绿色视频线除外,其他每种颜色代表的是1组两芯双绞线）

  视频线：SYV75-5控制箱到解码器：2电源1信号

解码器到炮体：2信号1电源红色：电源线    蓝色：信号线

  5与10升智能炮最多1控4      &       20与30升智炮全部1控1

 PS:通电之前，只开水炮的电，待到都可以之后，再开电磁阀的电。

因为220V的电万一到炮体里面炮体会烧掉，需注意！以此才能最大程度保证水炮的安全。

然后测量12v电源是否也有，有了之后通电时炮体会转动至限位并且停止。

如果还有485故障，查看AB信号是否有接反，用万能表测量是否有通断。

再看信号线是否有与电磁阀信号线接反了。 控制箱后面的实时面板要显示1002   炮体的拨码2号炮要拨2  1号炮拨码1

自动跟踪定位消防水炮安装方式

自动跟踪定位消防水炮主要是安装于大空间建筑场所，安装方式为倒装，不同于手动消防水炮是座装的，自动跟踪消防水炮安装高度在6-22米之间，全方位360°无死角监控火灾。

自动跟踪定位消防水炮将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，能全天候自动监测保护范围内的火灾。一旦发生火灾，灭火装置立即启动，其装置对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

一、安装步骤

1、灭火装置安装前应对系统管网试压，冲洗合格后进行；

2、安装灭火装置的上法兰到短立管下端，法兰端面用水平仪调成水平；

3、通过4个配套螺栓固定灭火装置；

4、插上供电航空插头，调整线束长度，保证灭火装置在转动范围内不受限制并略有余量；

5、每台自动跟踪定位消防水炮安装完成、接线正确无误后，即可利用现场手动控制箱进行通电测试，通电能够自动定位（可以用打火机在距离灭火装置500mm处测试）、通过现场手动控制箱能够远程控制后方可拆除脚手架。

二、安装注意事项

1、短立管上必须安装防晃支架，并且防晃支架在短路管上的固定点距离灭火装置上法兰不应大于200mm，以保证灭火装置在转动和喷水时不发生晃动；

2、必须严格执行《自动扫描定位喷水灭火系统施工及验收规范》；

3、必须在系统管网水压试压，各接头处无渗漏，管网冲洗合格后安装灭火装置；

4、避免强电磁场辐射；

5、装置发生误动作时，应及时按下现场手动控制箱的急停按钮以切断电磁阀电源；

6、安装在舞台、演播厅、可兼作演艺用的场所的灭火装置，在演出及排练时，应将灭火装置切换到手动状态或关闭装置电源；

7、现场有电气焊、明火作业时，应将灭火装置切换到手动状态或关闭灭火装置电源；

8、建议在电磁阀前安装过滤器，防止喷水后因管网杂质导致电磁阀关闭不严出现漏水现象；

9、搬动、安装灭火装置时，要注意保护灭火装置最下面的传感器，不要将灭火装置直接置于桌面或放于地上，以免传感器破碎；

10、严禁用力扳动水平机构和垂直(喷嘴)机构，以免损坏灭火装置内的限位开关。

项目中消防水炮设计原则你知道吗？

一、自动跟踪定位射流灭火装置消防水炮

在项目中一般采用ZDMS0.6/5S型自动跟踪定位射流灭火装置消防水炮比较多，其消防水炮是将计算机技术、红紫外传感技术、信号处理技术,通讯技术以及机械传动技术有机地结合在一起的高度智能化的现代消防设备。可应急处理火灾发生，把火灾的苗头扼杀在初萌状态做到防患于未然，减少或避免火灾产生造成的损失和危害。

依照我国《消防规范》要求，消防炮除了以最高形式的自动化控制方式进行自动跟踪定位灭火之外，尚有另外两种操纵方式：一、现场应急控制，即在火灾现场人员发现着火后，可以直接使用装设在消防炮附近的"现场控制箱"中的"手动控制器"对灭火系统进行操纵实施灭火，并自动的向主控台警。二、中心控制室远程控制，值班人员可通过视频系统和远程操作系统对消防设备进行远程控制，操纵消防设备进行灭火。

二、 设计依据

1、《大空间智能型主动喷水灭火系统设计规范》DBJ 15342004

2、《火灾自动报警系统设计规范》GB 501162013

3、《建筑设计防火规范》GB 500162006

4、《自动消防炮灭火系统技术规程》CECS245:2008

5、《自动喷水灭火系统设计规范》GB 500842004

6、《高层民用建筑设计防火规范》GB 5004595（2005版）

7、《自动跟踪定位射流灭火系统》GB 252042010

8、《固定消防炮灭火系统设计规范》GB 503382003

9、《火灾自动报警系统施工及验收规范》GB 501662007

10、《微型自动扫描灭火装置系统设计施工与验收规范》DB34/T6082006

三、消防水炮自动灭火装置的安装

①灭火装置采用吊装安装方式，这样方可充分发挥该炮可水平360°旋转、垂直-90°～ 30°旋转，可以射到灭火装置正下方的特点，使所保护区域无一盲点。

②灭火装置应在建筑物桁梁上牢靠固定，以保证在喷射时，不致因后重反力而晃动，影响灭火准确性。

③综合现场控制箱安装在距地面1.5m处，箱中置有"手动控制器"。可以用来方便地对灭火装置进行操作。

四、系统布线

1、 各类线缆均穿金属线槽（加隔板）中，强电缆线和弱电缆线分管。

2、 信号线和电源线均选用耐火线缆或经防火涂料涂敷的普通线缆。

五、系统供电

灭火装置电压为交流220V，由炮控箱现场供电，其中心设备均为220V供电。

六、系统接地

本系统采用专用接地，接地电阻应不大于5欧姆，采用联合接地时，接地电阻应不大于1欧姆。

七、施工要求

管线安装应按电气施工中相应标准进行；消防管线应单独敷设，不能与其它系统线路共管；施工过程中应与土建设备专业密切配合，协调进行。

八、泵房要求

1、泵房须能提供足够水压，且能保证管道最不利点灭火装置入口压力达到0.6MPa。

2、泵房须设稳压、泄压装置。

3、在消防水泵出水口处设压力表，其最大指示压力为2.5 MPa，在消防泵出水管设自动泄水阀及回流管；泵的吸水口宜设过滤器。

4、提供一用一备消防泵及压力控制器，泵流量除应能满足灭火装置出水外还应满足其他同时开启的消防设备。
