自动跟踪定位射流灭火装置

     区域控制箱使用说明书

   高邮市盛鑫消防科技有限公司

区域控制箱是自动跟踪定位射流灭火装置控制系统中不可或缺的部分，它不仅为自动跟踪定位射流灭火装置、前端火灾探测装置电动阀（电磁阀）、声光报警器等提供工作电源，而且是现场反馈、中心控制等信号的转换和传输枢纽，同时还具有对灭火装置进行现场手动操作的功能。

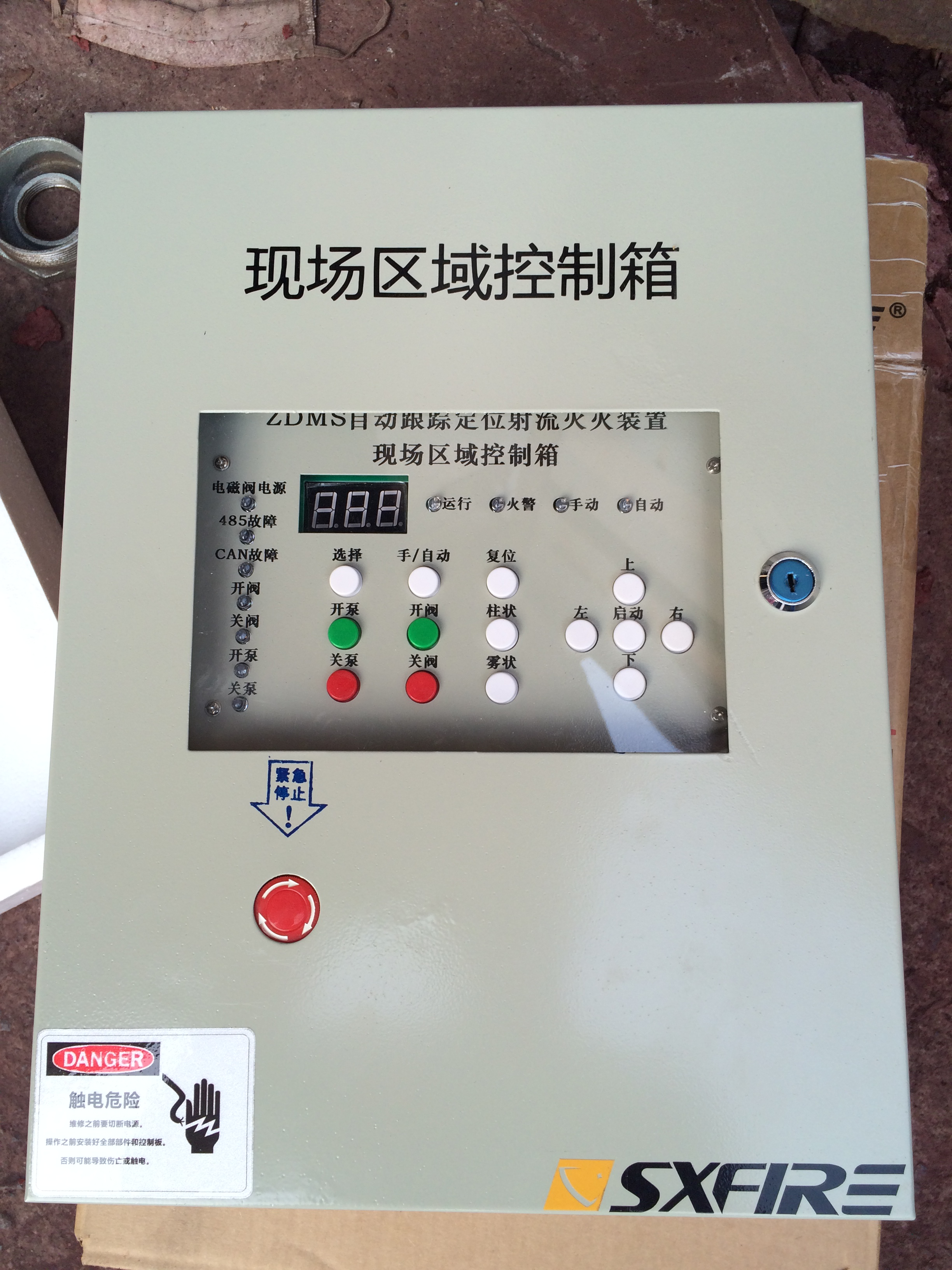

控制箱面板简介如图说明：

，手动操作流程：选择地址→选择几号控制箱几号水炮→确定→上下左右→开阀；

一、 手/自动指示

按照接线说明接好线，并检查无误后方可开始通电, 本系统上电初始状态为手动状态, 可使用选炮键选择对应炮号根据控制箱里面所贴的炮号，再按下对应的数字进行选炮，然后按“确定键”，再用“”对被选择的炮来进行手动或者自动状态的切换。

当某路手动指示灯亮时，其对应消防炮为手动动状态。

当某路自动指示灯亮时，其对应消防炮为自动状态。

二、自动操作

先按“选择地址”选择对应炮号，

然后按下“确定键”，再按一下“手/自动”来切换对应炮的工作状态，当某路自动指示灯亮时，其对应消防炮为自动状态)

本系统针对火源的自动探测分为三部分:

1、 一级火灾探测器具备在大范围内发现火源的功能，负责监控本保护区域的火源信息。

2、 水平探测定位仪,俗称二级探测器，在水平位置上捕捉火源, 并确认一级火警信息是否真实存在。

3、 垂直探测定位仪, 俗称三级探测器，在垂直位置上定位火源, 并确认二级火警信息是否真实存在。

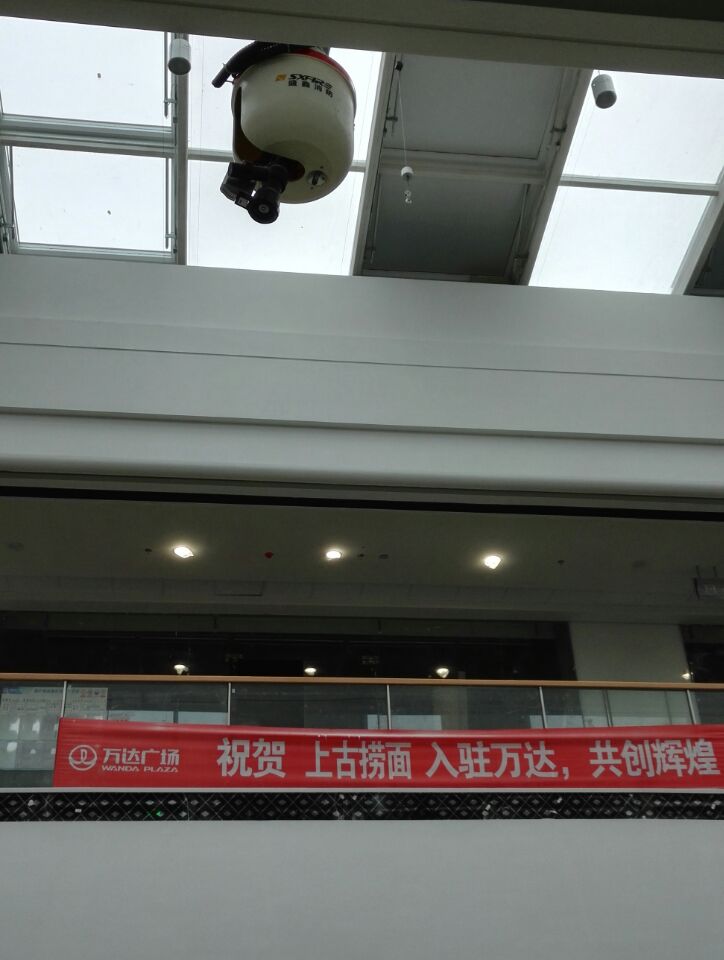

如果设计保护区域内某处发生火情, 一级探测器立即探测到火源，并且自动启动炮体开始水平扫描; 水平扫描过程中二级探测器水平(经度)定位火点,并确认火警信息真伪, 如果是真启动垂直扫描; 垂直扫描过程中三级探测器垂直(纬度)定位火点, 再次确认火警信息真伪, 如果是真, 自动开阀开泵喷水灭火，同时向火灾报警主机发出报警信息并驱动声光报警器发出声光警示信息。(分三级探测防止误报, 如果是多台消防炮启动扫描的情况下, 系统自动判断最有灭火优势的两台消防炮开阀出水灭火, 保证供水管网能为参战消防炮提供工作时的必要压力。)

 智能系统会根据火焰的大小在要求射流时间到后开始扫射。一般情况下，开阀2-3分钟后消防炮自动复位, 一级探测器再次检测, 如果发现还有火情, 再次启动炮体扫描、定位、灭火。

自动状态全程免人工操作, 24小时保护不间断, 能自动完成灭火工作。

三、手动操作:

根据有关消防规范, 本系统除了全自动灭火功能外，还具有手动功能, 可以让现场人员或者中控室消防值班人员远程操作消防炮

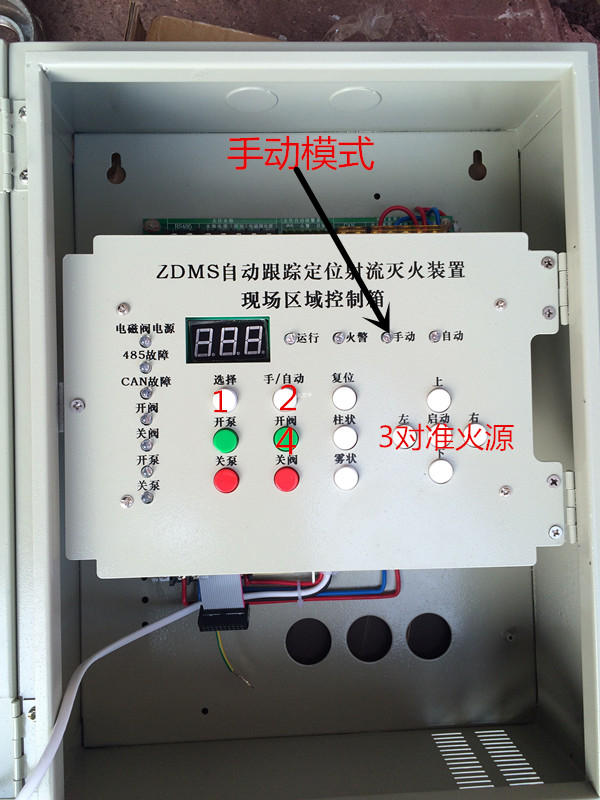

手动操作流程：

通电初始为手动状态, 先按“选择地址”选择对应炮号，看数码管显示后，然后按下“确定键”，再按一下“手动指示灯亮”，当某路自动指示灯亮时，其对应消防炮为自动状态当，手动动指示灯亮时就为手动状态进行操作。

根据水炮炮号按下制箱面板相应的数字进行选炮操作。

选1炮号（按选择地址1）→确定→上下左右→开阀；

选2炮号（按选择地址2）→确定→上下左右→开阀；

选3炮号（按选择地址3）→确定→上下左右→开阀；

选4炮号（按选择地址4）→确定→上下左右→开阀；

选X炮号（按下数字X键）→确定→上下左右→开阀；

使用按键可以完成消防炮水平360°旋转,及垂直120°转动。

模拟某处发生火点, 先通过水平方向键左右调整消防炮水平定位,再通过垂直方向键调整消防炮垂直定位, 当定位完成后按“开阀”按键即可出水, 出水后可根据水流落点再次利用方向键来调整炮头方向，以达到准确定位灭火之目的。火源熄灭后若需结束喷射，只需按下关阀按键即可停止喷水
