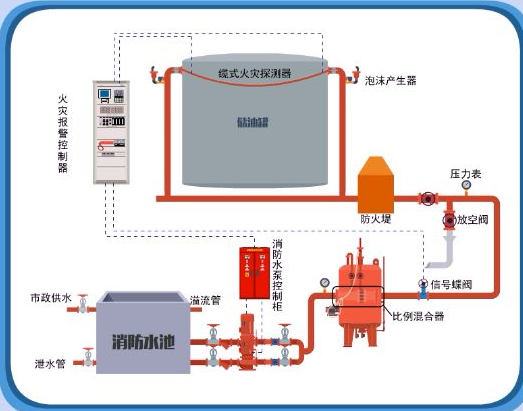

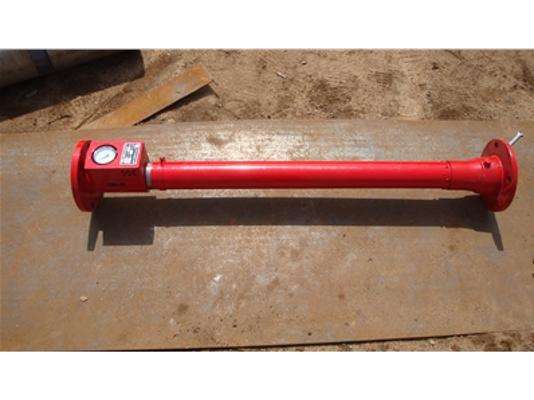

消防泡沫产生器,又称空气泡沫产生器、泡沫发生器、泡沫产生器,是一种固定安装在油罐上,产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流,经输送管道通过产生器时,形成空气泡沫,扑灭油类火灾。

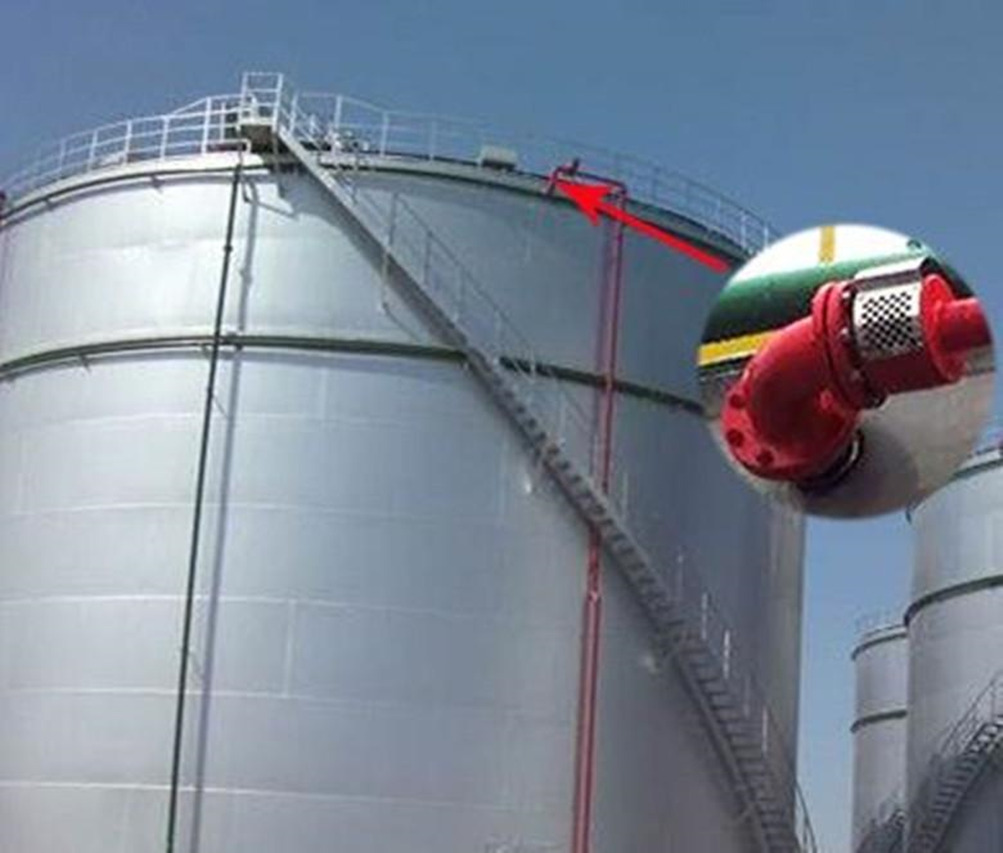

供货时其喷管组只包括法兰、垫片、紧固件等,而喷管、弯头由用户自购并自行加工配制成喷管组。产生器应水平安装在储罐壁上部,不宜安装在储罐顶部。安装时罩板朝下,不宜侧装。用于外浮顶储罐时,应安装在储罐顶端的泡沫导流罩上。
安装产生器时在储罐壁的开孔,应保证储罐上部要保留有足够的空间,储存液体的液面要低于产生器进口,应在储存液面线以下,以免影响泡沫质量及泡沫形成,并防止液体从产生器口流出。
技术参数
泡沫产生器一般有四种型号:PC-4,PC-8,PC-16,PC-24。
1、 具体技术参数如下:
① 型号 PC-4:工作压力为0.5MPa时,混全液为4升/秒,泡沫发生量为25升
② 型号 PC-8:工作压力为0.5MPa时,混全液为8升/秒,泡沫发生量为50升
③ 型号 PC-16:工作压力为0.5MPa时,混全液为16升/秒,泡沫发生量为100升
④ 型号PC-24:工作压力为0.5MPa时,混全液为24升/秒,泡沫发生量为150升
2、 工作压力范围0.2-0.5MPa。
3、 玻璃片在0.1-0.2MPa压力下被冲破。

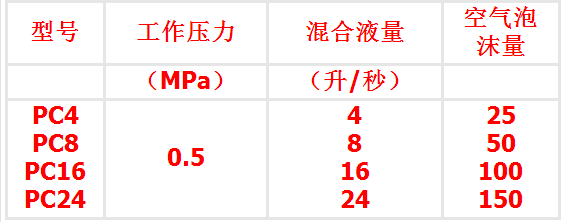

主要性能
表1
结构原理

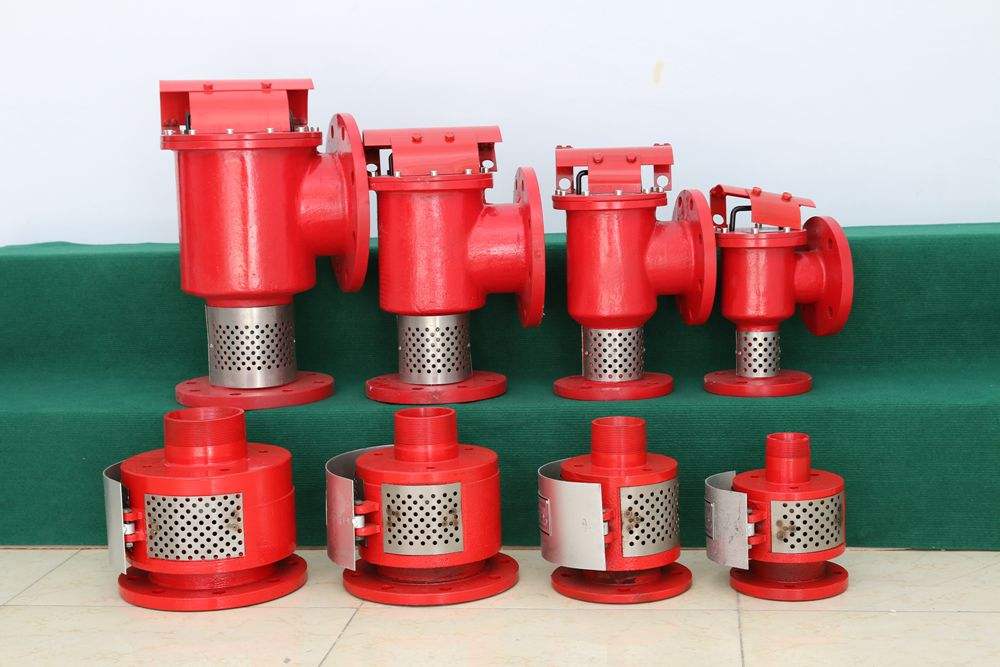

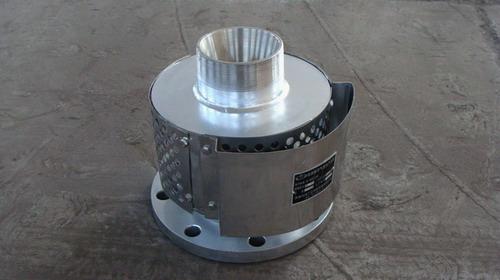

共安泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫,空气泡沫通过泡沫喷管和导板输入贮罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上。
空气泡沫产生器以下部分组成:1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组

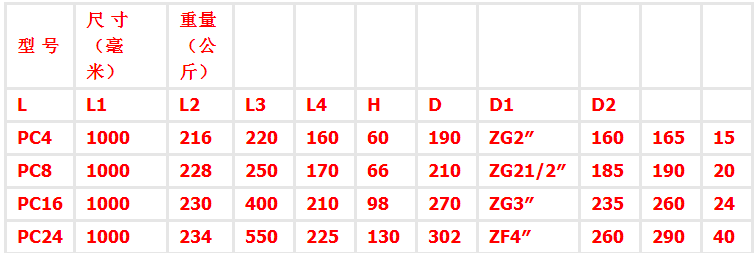

表2 尺 寸 及 重 量
注:重量中不包括用户自行配制的管和弯头重量。

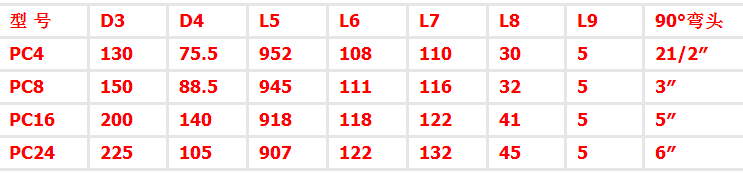

表3 泡沫喷管组用户自配件尺寸参考表

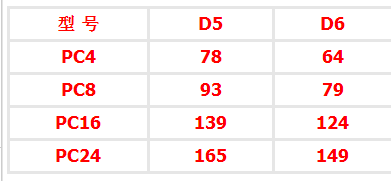

表4 密封玻璃尺寸表
使用说明
1、空气泡沫产生器进口标定工作压力为0.5Mpa,也可以在0.3—0.5Mpa压力范围内使用,但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气泡沫液。
4、为防止易燃液体贮罐内气体蒸发外漏,壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕,混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上,保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上,以提高灭火效果。
6、空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
安装保养
1、空气泡沫产生器上有产品标牌,注明产品名称、型号、规格、制造日期和厂名,安装前要根据产品型号参照图2和表3所列尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸参照图4和表5。
3、先将导板组装在贮罐内壁上,然后再装泡沫喷管组和壳体组,罩板应在上方。
4、安装结束后进行泡沫喷射试验一次,以观察喷射泡沫是否正常,水泵供水压力和产生器进口压力是否符合要求;管路有无渗漏现象等,最后安装好密封玻璃。
5、空气泡沫产生器整个管道必须保证畅通,要经常检查是否有堵塞现象。密封玻璃是否完好。
6、为了避免和减轻贮罐壁变形时对管道的破坏,最好在生产器进口管道中安装一段相同口径的金属软管。

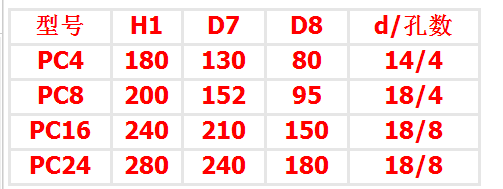

表5 贮罐壁上开孔位置尺寸参考表
